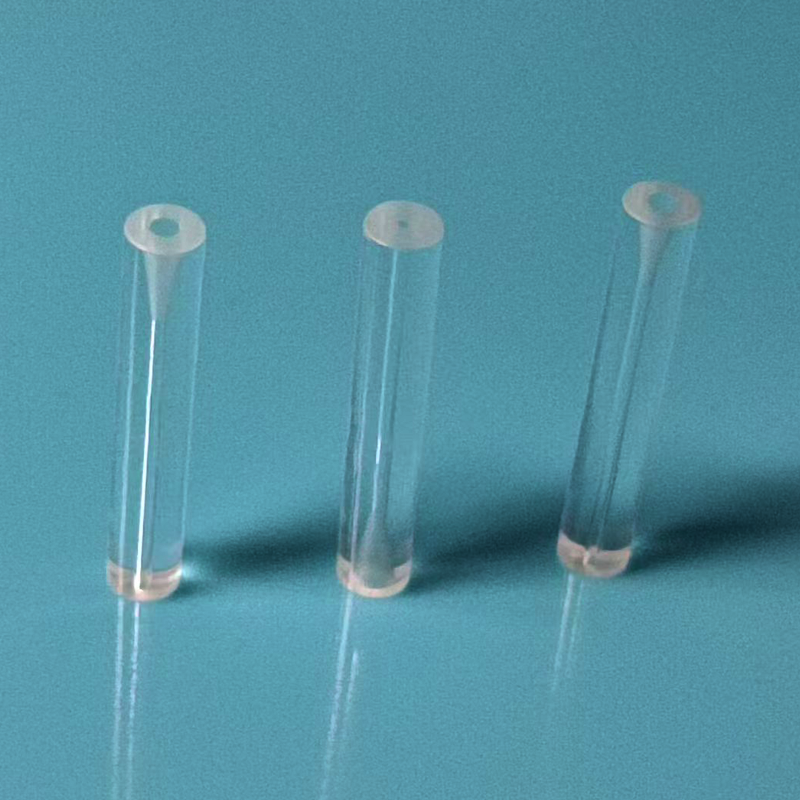

2x0,25x12 mm Quartzglasbuis met uitgebreid uiteinde voor bescherming van optische vezels
| Plaats van herkomst | China |
|---|---|
| Modelnummer | QT-FT-2x0,25x12 |
Productdetails
| Materiaal | Hoge zuiverheid gesmolten silica (SiO2 > 99,99%) | Buitendiameter | 2 mm |
|---|---|---|---|
| Wanddikte | 0,25 mm | Lengte | 12 mm |
| Max bedrijfstemperatuur | 1100°C | Buisontwerp | Uitlopende Bell-Mouth (één uiteinde vergroot) |
| Binnenmuur | Gladde, nauwkeurige boring en braamvrije uiteinden | Chemische weerstand | HF, sterk zuur en alkali, organische oplosmiddelen |
| Doorlaatbaarheid | UV-zichtbaar bereik | Zuiverheid | Geen neerslag van metaalionen |
| Sollicitatie | Vezelconnectorhuls, Fusion Splice-bescherming, Multi-Core Fiber Management | ||
| Markeren | met een diameter van niet meer dan 50 mm,2x0,25x12 mm kwartsglasbuis |
||
Productomschrijving
Productoverzicht
DeKwarts uitlopende vezelbeschermingsbuis(OD2mm x muur 0,25 mm x lengte 12 mm) is een nauwkeurig ontworpen microcomponent ontworpen voor blote vezelbescherming in optische communicatieapparaten. Het is vervaardigd uit zeer zuiver gesmolten silica (SiO2 > 99,99%) en heeft een uniek wijd uitlopend ontwerp dat een soepele vezelinsertie combineert met een veilige vergrendeling, waardoor kwetsbare, kale vezels worden beschermd tegen mechanische schade, thermische spanning en omgevingsverontreiniging.

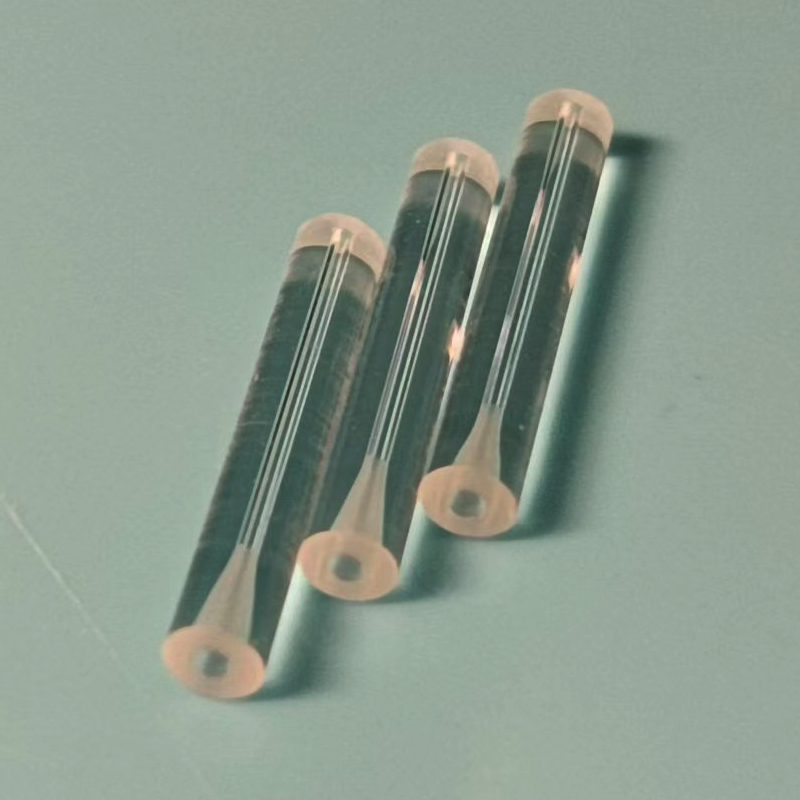

Kernontwerp: uitlopende klokmondstructuur
| Functie | Voordeel |
|---|---|
| Uitlopende inlaat (groot uiteinde) | Geleidt de vezeldraad soepel, waardoor insteekweerstand wordt geëlimineerd en slijtage van de coating wordt voorkomen |
| Smal afsluituiteinde (klein uiteinde) | Houdt de vezel op zijn plaats en voorkomt uittrekken en door buigen veroorzaakte kernbreuken |
| Braamvrije precisie-uiteinden | Elimineert het risico dat de vezelcoating door scherpe buisranden wordt afgesneden |
Belangrijkste kenmerken
- 1100°C Weerstand op hoge temperatuur:Vervangt conventionele krimpkousen onder extreme thermische omstandigheden, ideaal voor industriële basisstations en elektriciteitssubstations
- Sterke zuur- en alkalibestendigheid:Uitstekende chemische duurzaamheid tegen corrosieve omgevingen, waardoor langdurige bescherming onder zware omstandigheden wordt gegarandeerd
- Hoge zuiverheid zonder metaalneerslag:SiO2 > 99,99% zonder uitloging van ionen, waardoor de signaalintegriteit in nauwkeurige optische paden behouden blijft
- UV-doorlaatbaarheid:Uitstekende optische helderheid voor UV-uithardende lijmuitharding en visuele vezelinspectie
- Precisieboring en gladde binnenwand:Nauwe diametertolerantie met wrijvingsarm binnenoppervlak voor consistente vezelpositionering
Toepassingen
| Sollicitatie | Beschrijving |
|---|---|
| Vezelconnector en Pigtail-mouwen | Vooraf geïnstalleerd in FC/SC/LC-connectoren om vezels te beschermen tegen trekspanning en buigbreuk tijdens het aansluiten/loskoppelen; ideaal voor optische modules en transceivers |
| Fusion Splice-gewrichtsbescherming | De afgedichte buis kapselt de smeltverbindingen in om schade door hoge hitte, vet en vocht te isoleren; veel gebruikt in industriële basisstations en elektriciteitsonderstations op hoge temperatuur |
| Multi-core gebundeld glasvezelbeheer | Uitlopende opening verzamelt meerdere kale vezels voor een nette kabelgeleiding; toegepast in optische splitters en glasvezelverdeelkasten |
Concurrentievoordelen
versus krimpkousen:Bestand tegen 1100°C vs. ~200°C limiet; transparant kwarts maakt visuele inspectie mogelijk zonder verwijdering van de huls; Geen ontgassing in vacuüm- of omgevingen met hoge temperaturen
versus keramische adereindhulzen:Lichter gewicht met vergelijkbare hardheid; UV-transparant voor uitharding van de lijm; precisieboring met gladdere binnenwandafwerking; kosteneffectiever voor grootschalige implementatie
versus plastic beschermingsbuizen:Superieure thermische stabiliteit zonder verzachting of vervorming; uitstekende weerstand tegen organische oplosmiddelen; langdurige maatvastheid zonder vergeling of verbrossing
Specificaties
| Parameter | Waarde |
|---|---|
| Materiaal | Hoge zuiverheid gesmolten silica (SiO2 > 99,99%) |
| Buitendiameter | 2 mm |
| Wanddikte | 0,25 mm |
| Lengte | 12 mm |
| Maximale bedrijfstemperatuur | 1100°C |
| Ontwerptype | Uitlopende Bell-Mouth (één uiteinde vergroot) |
| Chemische weerstand | HF, sterk zuur en alkali, organische oplosmiddelen |
| Binnenmuur | Gladde, nauwkeurige boring en braamvrije uiteinden |
| Zuiverheid | Geen neerslag van metaalionen |
