Optische kwartsglas hemisferische resonator voor hemisferische resonator gyroscoop 0.0005mm

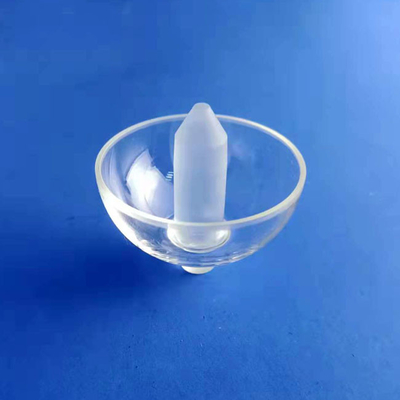

Quartz Hemisferische Resonator voor Hemisferische Resonator Gyroscoop

De hemisferische resonator gyro bestaat uit een hemisferische resonator, een excitatiekap en een gevoelige basis. Ze zijn allemaal gemaakt van gesmolten kwartsmateriaal met een hoge kwaliteitsfactor en gemetalliseerd op het oppervlak. Als het gevoelige onderdeel van de gyro is de hemisferische resonator de kern van de hemisferische resonator gyro. De bewerkingsnauwkeurigheid van het oppervlak, de positienauwkeurigheid en de oppervlaktekwaliteit zijn de belangrijkste factoren die de nauwkeurigheid en prestaties van de hemisferische resonator gyro beïnvloeden. Hoe hoger de bewerkingsnauwkeurigheid van de hemisferische resonator, hoe dichter deze bij de ideale resonatorstaat komt en hoe hoger de gyro-nauwkeurigheid. De hemisferische resonator is gemaakt van gesmolten kwarts en is een hemisferische dunwandige schaal met een centrale steunstang, met een diameter van φ 15 ~ 60 mm, de wanddikte is over het algemeen 0,3-1,1 mm, de oppervlaktenauwkeurigheid < 0,5 um, de concentrischeiteit van de binnen- en buitenbal < 0,5 um, de oppervlakteruwheid Ra < 0,025 um, en de kwaliteitsfactor Q-waarde is hoger dan 107. De speciaal gevormde sferische hemisferische resonator vereist een hoge oppervlaktenauwkeurigheid en concentrischeiteit van binnen- en buitensferen, en de nauwkeurigheid bereikt submicronniveau. Vanwege het harde en brosse kwartsglas materiaal, gemakkelijk randinstorting, scheuren en broosheid bij de verwerking, en speciale verwerkingstechnologie, is de conventionele verwerkingsmethode van sferische optische elementen niet van toepassing, is de gekwalificeerde snelheid zeer laag en is de verwerking zeer moeilijk.

Na jaren van technische accumulatie kunnen we dit onderdeel met hoge nauwkeurigheid succesvol produceren.

Ruime ervaring in de kwartsglasindustrie

We hebben meer dan 25 jaar ervaring in de verwerking van kwartsglas. Wij zijn gespecialiseerd in kwartsglazen capillaire buizen en staven, kwartsglazen substraten, CNC-bewerkt kwarts en kwarts instrumenten etc. Afhankelijk van de producttoepassing hebben we een goed begrip van de materiaaleigenschappen en passen we het juiste materiaal toe in de producttoepassing.

Sterke technische kracht in verwerking en toepassing

ZKTD is een hightech fabrikant die gespecialiseerd is in de productie en maatwerk van kwartsglasproducten en optische glasproducten. We hebben uitstekende technische kracht, een sterk innovatievermogen en een stabiele productkwaliteit. Onze verwerkingsmethode is rijk, tekenen van glas, koude en thermische verwerking, microbewerking, hoge precisie en moeilijk proces, combinatie van meerdere verwerkingsmethoden, die garanderen dat ons product in alle opzichten uitstekend is.

Integriteit en kwaliteitsborging

We zijn bekend in de kwartsglasindustrie. Kwaliteit is de levensader van het overleven en de ontwikkeling van een onderneming. Integriteit is de bron van de reputatie van een onderneming, de basis van het staan en de basis van de ontwikkeling. Door onophoudelijke inspanningen en continue verbetering hebben we een goed productieplatform van optisch glas voor klanten gecreëerd.
